WESSEL RÜCKSCHLAGVENTILE-CVS-1N

Produktbeschreibung

Das Rückschlagventil CVS-1N ist flanschbar und sperrt Richtung T - A ab. Das Ventil öffnet ab einem Druck von 3 oder 4,5 bar von A - T. Das Ventil ist als geführte Kegelkonstruktion aufgebaut.

Anwendungsbeispiel

Das Ventil wird in die Rücklaufleitung unmittelbar vor dem Tankeintritt angebracht. Das von den Verbrauchern zurückfließende Öl wird vorgespannt und steht damit für Nachsaugfunktionen und der Verhinderung von Kavitation zur Verfügung. Das Ventil gibt es mit verschiedenen Vorspanndrücken (3 bar, 4,5 bar). Spezifische nach Kundenwunsch angepasste Gehäuse sind möglich.

Merkmale

  • einsetzbar als Tankvorspannnventil
  • leckargearm
  • max Volumenstrom 400l/min

Technische Daten

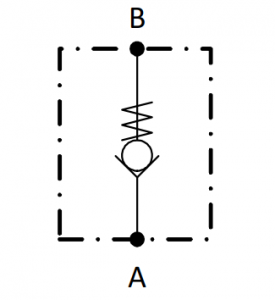

BauformSchaltbildAnschlussgrößeMaximaler BetriebsdruckVolumenstromÖffnungsbeginn
CFS-1NSAE 1- 1/4"50 bar400 l/min3.0; 4.5bar
