WESSEL STROMTEILERVENTIL TYP FDV-CA

Produktbeschreibung

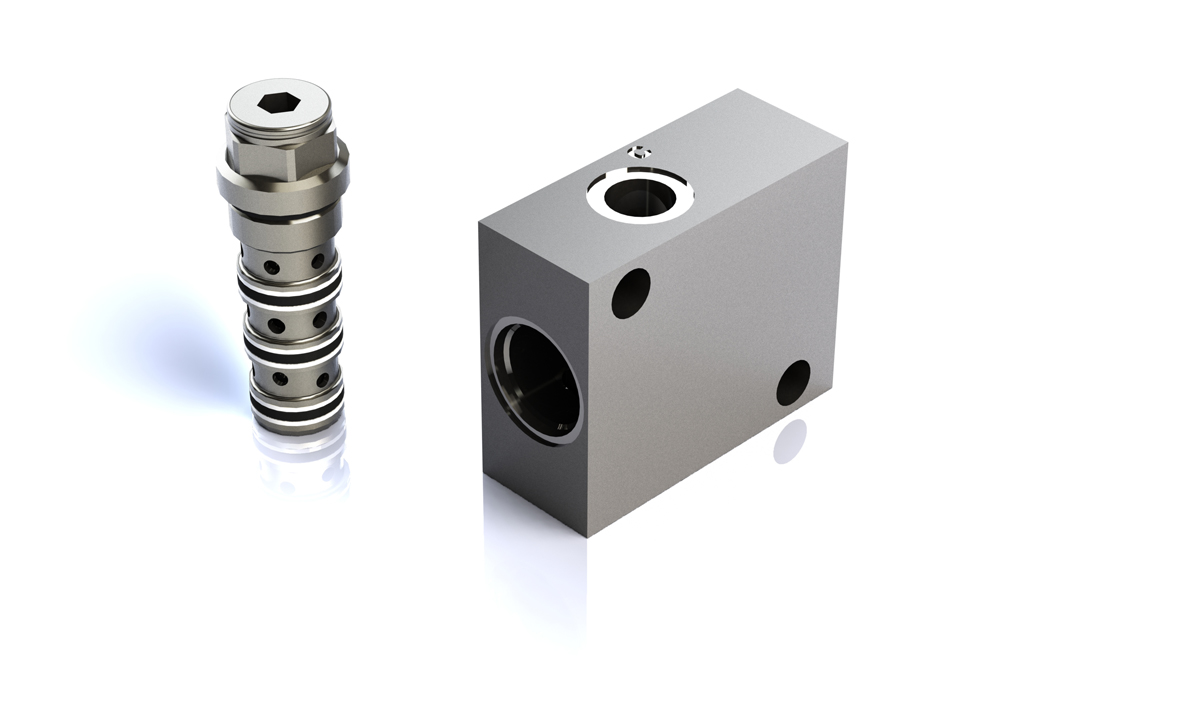

Das Stromteilerventil vom Typ FDV-CA unterteilt einen Volumenstrom unabhängig von den Druckverhältnissen in zwei fest eingestellte Teilströme. Es stehen unterschiedliche Patronen und somit Teilungsverhältnisse zur Verfügung. Das Ventil gibt es auch als Komplettlösung im dazugehörigen Gehäuse

Merkmale

  • automatische Volumenstromteilung
  • hohe Teilungsgenaugkeit
  • unterschiedliche Teilungsverhältnisse
  • einfache Installation

Technische Daten

BauformMax. Betriebsdruckmax. VolumenstromTeilungsverhältnis B:ABohrungGehäuse
FDV-CA420 bar40 l/min1:1.25; 1:3; 1:4; 1:1.5; 1:2.25; 1:1.3; 1:1
FDV-CA420 bar70 l/min1:2; 1:1.2

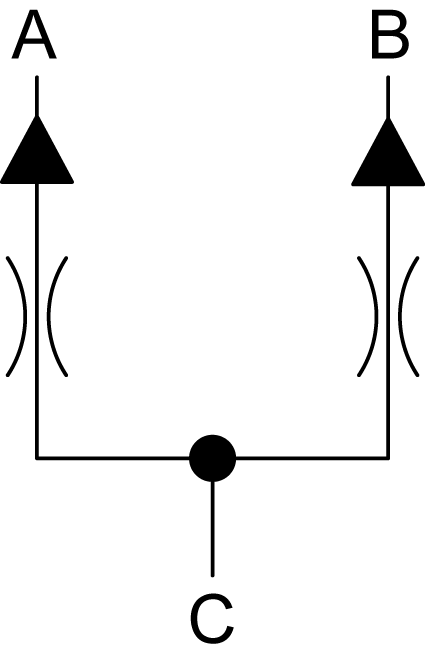

Schaltschema



Downloads

Datenblatt FDV-CA

Anwendungen

  • Hydraulikmotoren(nur eine Drehrichtung)
  • Zylindersteuerungen (nur in eine Richtung)
