WESSEL SCHNELLWECHSLERVENTILE TYP QCV-2N

Produktbeschreibung

Unser Schnellwechslerventil QCV-2N steuert und betätigt den Zylinder eines Schnellwechslersystems. Es ist als ein modulares System aufgebaut, dass die Verwendung eines 4/2 oder 4/3 Wegeventiles sowie den Einsatz eines zweiten Druckminderventiles erlaubt. Darüber hinaus sperrt es den Zylinder in der Verriegelungsposition des Wechslers leckölfrei ab, so dass das mit dem Schnellwechsler an die Baumaschine gekoppelte Werkzeug während des Betriebes sicher verriegelt ist.

Merkmale

  • leckölfreie Absicherung durch zusätzlich entsperrbares RV
  • Vermeidung von Anschlussfehlern durch RV in der Eingangsleitung
  • Volumenstrombegrenzung durch Eingangsbelende
  • optionale Überwachung des Verriegelungsdrucks - Druckschalter

Technische Daten

BauformAnschlussgrößeMaximale BetriebsdruckMaximaler Volumenstrom
QCV-2NG 1/4"400 bar30 l/min

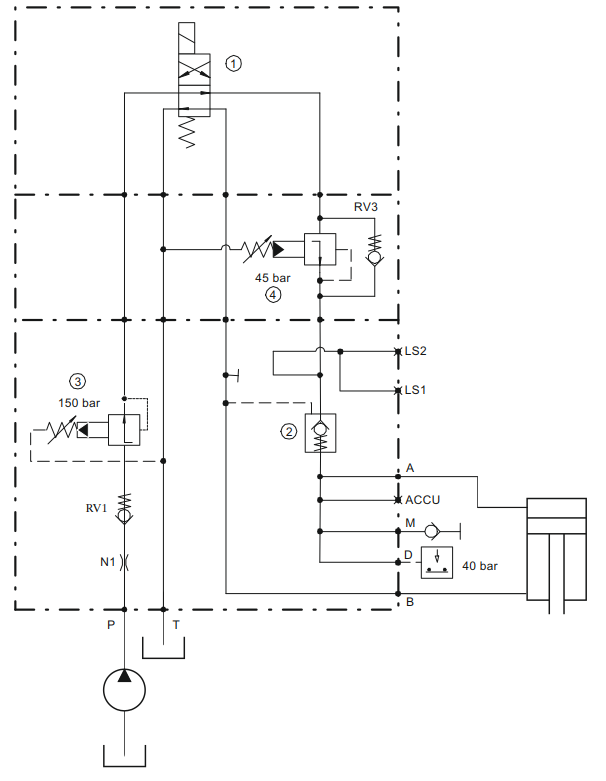

Schaltschema

mit 4/2 Wegeventil

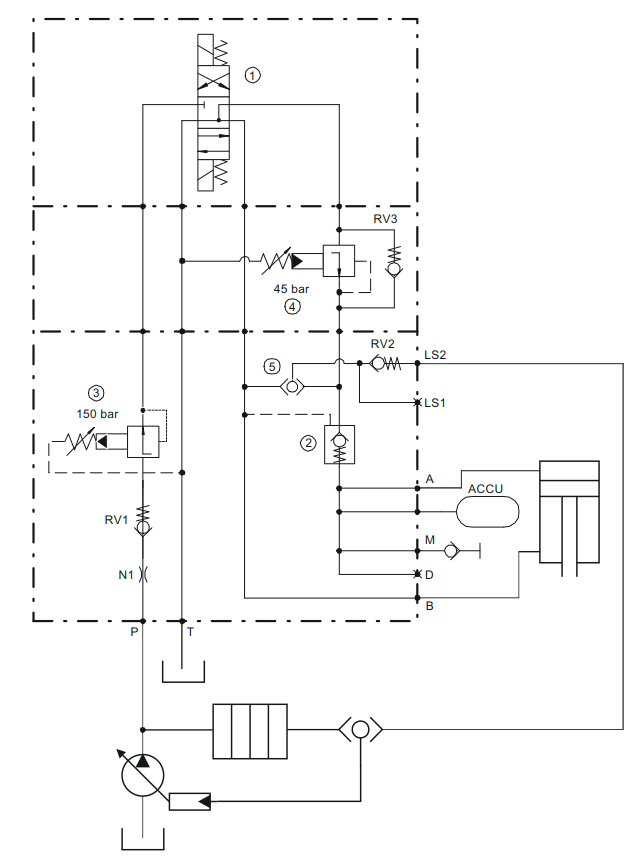

Schaltschema

mit 4/3 Wegeventil
