WESSEL SCHNELLWECHSLERVENTILE TYP QCV-3N

Produktbeschreibung

Unser Schnellwechslerventil QCV-3N steuert und betätigt den Zylinder eines Schnellwechslersystems. Die kompakte Bauform beinhaltet eine Druckminderventil, dass den Schließdruck begrenzt (vermeidet das Verklemmen des Zylinders) und das Öffnen mit vollem Druck erlaubt. Darüber hinaus sperrt es den Zylinder in der Verriegelungsposition des Wechslers leckölfrei ab, so dass das mit dem Schnellwechsler an die Baumaschine gekoppelte Werkzeug während des Betriebes sicher verriegelt ist.

Merkmale

  • automatische Verriegelung dirch anstehenden Pumpendruck
  • leckölfreie Absicherung durch zusätzlich entsperrbares RV
  • Vermeidung von Anschlussfehlern durch RV in der Eingangsleitung
  • Volumenstrombegrenzung durch Eingangsbelende

Technische Daten

BauformAnschlussgrößeMaximale BetriebsdruckMaximaler Volumenstrom
QCV-3NG 1/4"400 bar15 l/min

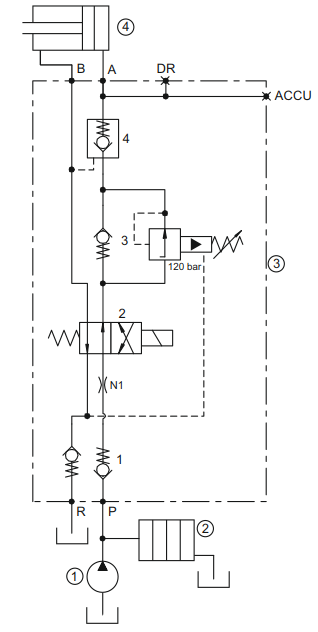

Schaltschema
