WESSEL Wege-Schieber-Ventil Cetop NG10
Das Ventil wird direkt elektrisch betätigt. Mit 4/2 Wegeventilen können doppelt-wirkende Verbraucher betrieben oder Vorsteuersignale manipuliert werden.
4/2: In der unbetätigten Position ist der Verbraucher in einer Richtung aktiviert. In der betätigten Position wird der Verbraucher in der anderen Richtung betrieben.
4/3: In der unbetätigten Position ist der Verbraucher in der Regel nicht aktiviert. In den beiden betätigten Positionen wird der Verbraucher in der einen oder der anderen Richtung betrieben.
Merkmale
- CETOP-NORM NG10 DIN 24349
- Druckfestigkeit bis 350 bar
- max Volumenstrom 140l/min
Technische Daten
| Identnummer | Beschreibung | Schaltzeichen | Code | Volt | Sonderausführung |
|---|---|---|---|---|---|

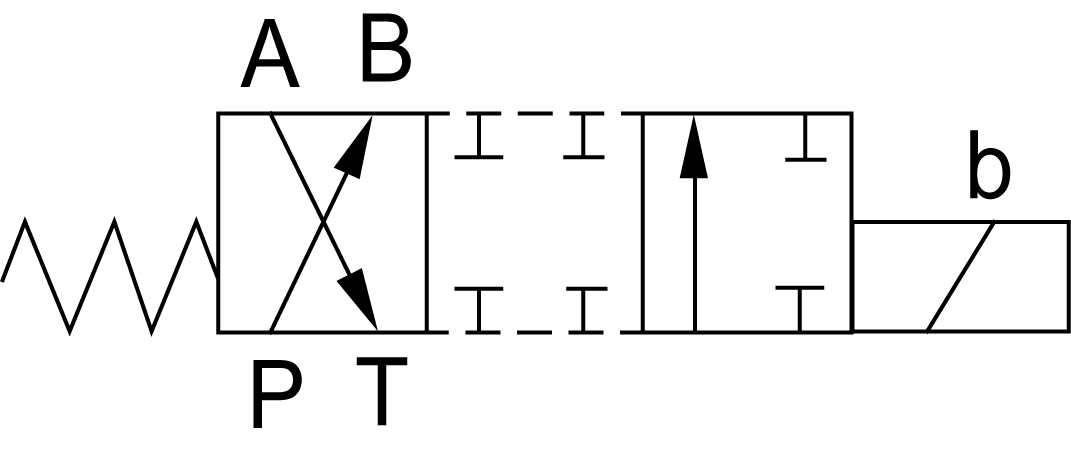

| 285.502.000.6 | Wegeventil NG10, S4/2 |  | 104 | 12 | DIN Stecker |

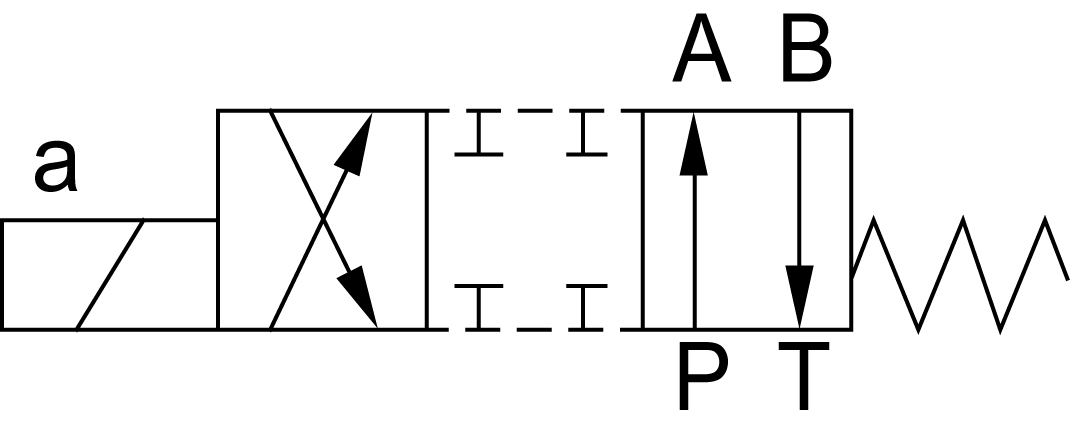

| 285.501.000.6 | Wegeventil NG10, S4/2 |  | 100 | 24 | DIN Stecker |
| 285.507.000.6 | Wegeventil NG10, S4/2 | | 100 | 24 | Deutsch Stecker DT04-2P |

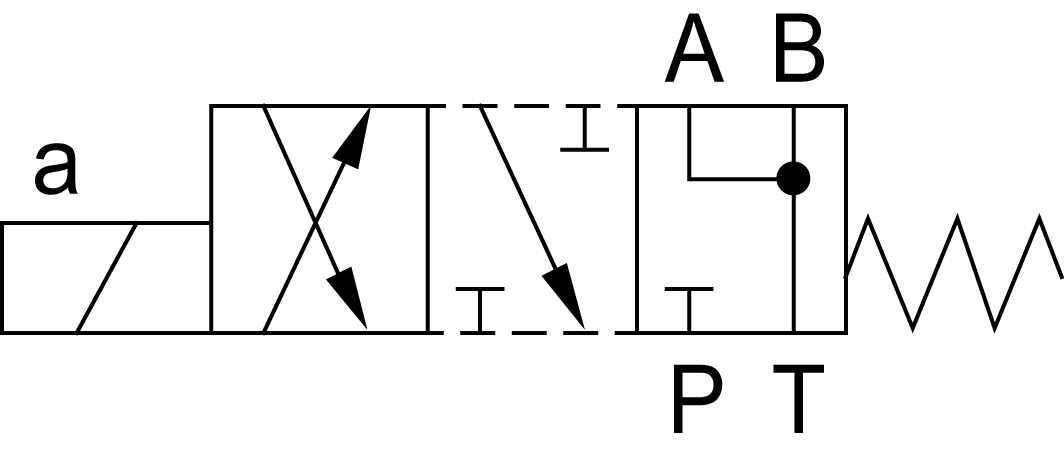

| 285.903.000.6 | Wegeventil NG10, S4/2 |  | 102 | 12 | DIN Stecker |

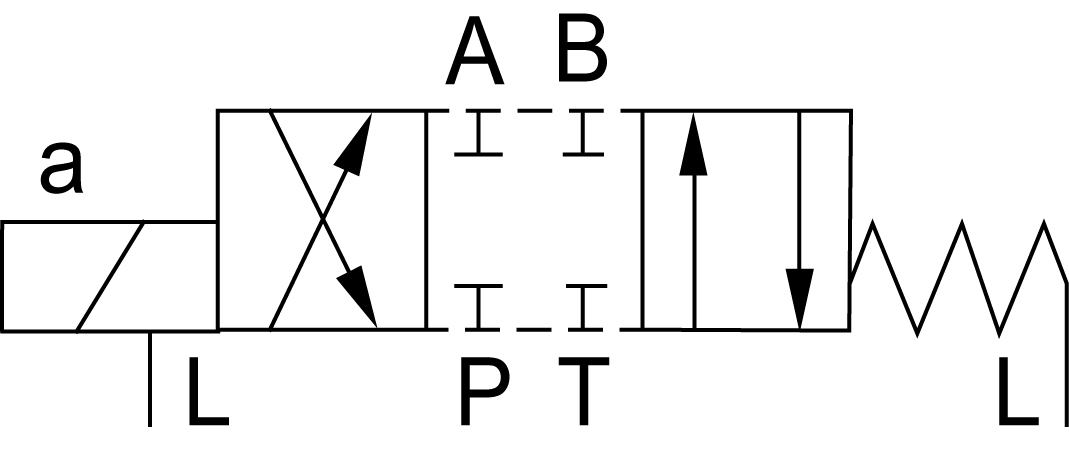

| 243.310.301.9 | Wegeventil NG10, S4/2 |  | 103 | 24 | DIN Stecker, Achtung: Immer nur zwei Anschlüsse dürfen mit 420bar belastet werden. Die Befestigungsschrauben müssen 12.9 erfüllen. Die Klemmlänge der Schrauben ist für die Berechnung wichtig und sollte beibehalten werden. |
