WESSEL Cetop Wege-Schieber-Ventil Typ D42 S4/2-S4/3
Das Ventil wird direkt elektrisch betätigt. Die Besonderheit ist seine Druckfestigkeit bis 420 bar. Mit Wegeventilen 4/2 und 4/3 können doppelt-wirkende Verbraucher betrieben oder Vorsteuersignale manipuliert werden.

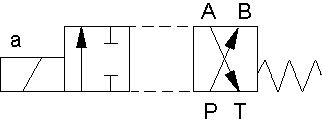

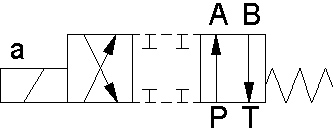

4/2: In der unbetätigten Position ist der Verbraucher in einer Richtung aktiviert. In der betätigten Position wird der Verbraucher in der anderen Richtung betrieben.
4/3: In der unbetätigten Position ist der Verbraucher in der Regel nicht aktiviert. In den beiden betätigten Positionen wird der Verbraucher in der einen oder der anderen Richtung betrieben.

Merkmale
- CETOP-NORM NG06 DIN 24349
- hohe Druckfestigkeit bis 420 bar
- max Volumenstrom 40l/min
Technische Daten
Typ | Anschlussgröße | max. Betriebsdruck | max. Volumenstrom |
---|---|---|---|
D4/2 | Cetop NG06 | 420 bar | 40 l/min |
D4/2 | Cetop NG06 | 350 bar | 40 l/min |
D4/2 | Cetop NG06 | 350bar | 40 l/min |
D4/2 | Cetop NG06 | 350bar | 40 l/min |
D4/2 | Cetop NG06 | 350bar | 40 l/min |
D4/2 | Cetop NG06 | 350bar | 40 l/min |
D4/3 | Cetop NG06 | 350bar | 40 l/min |
D4/3 | Cetop NG06 | 350bar | 40 l/min |
