Einschraubventile Druckwaagen und Wegeventilfunktionen
FC1-CA
Individuelle Schieber/Charakteristiken/Funktionen auf Nachfrage
Technische Daten

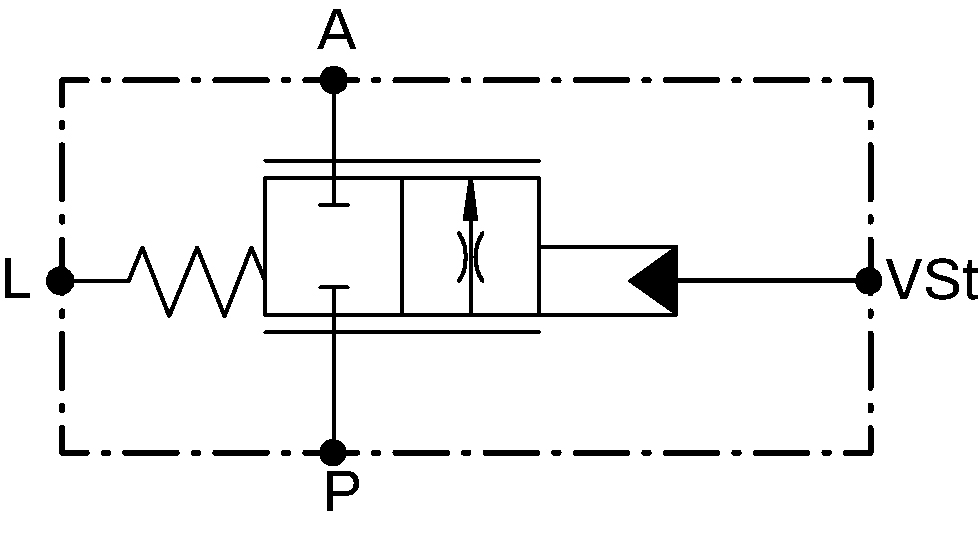

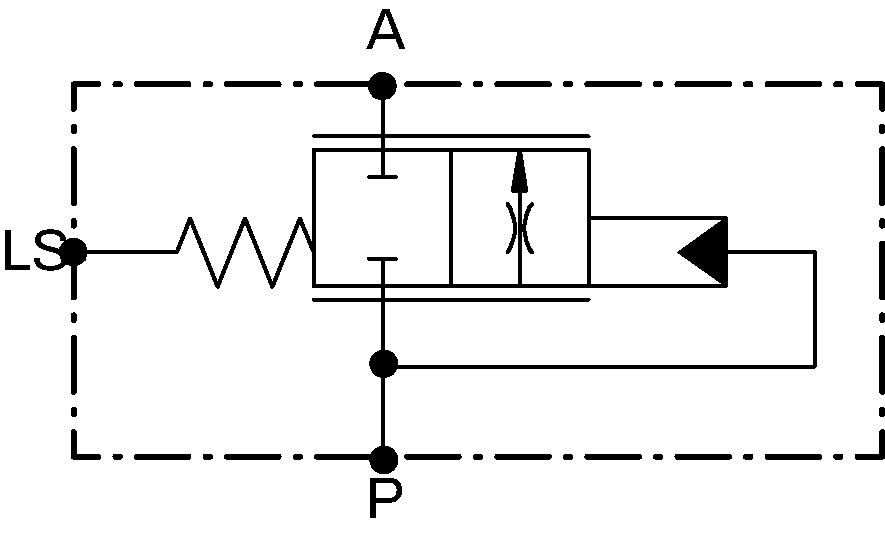

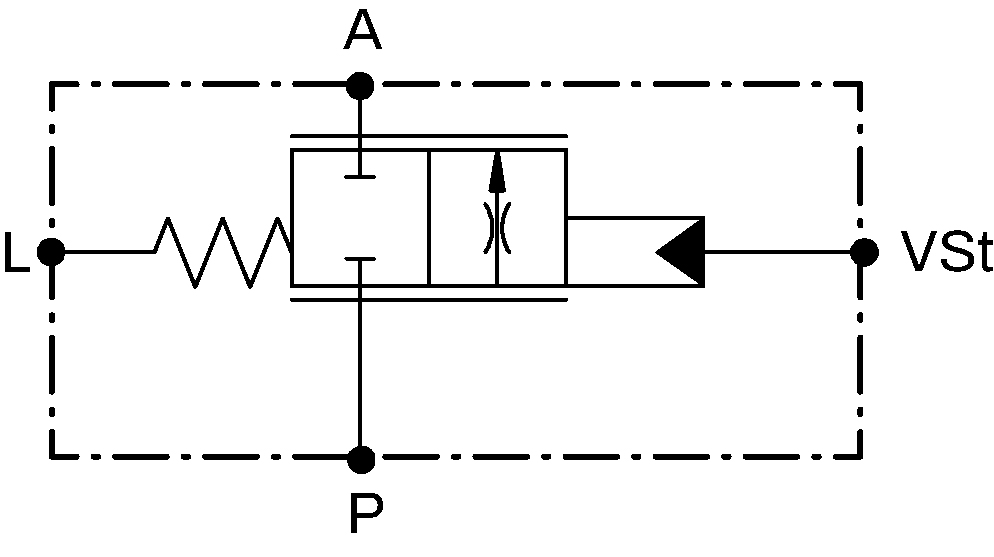

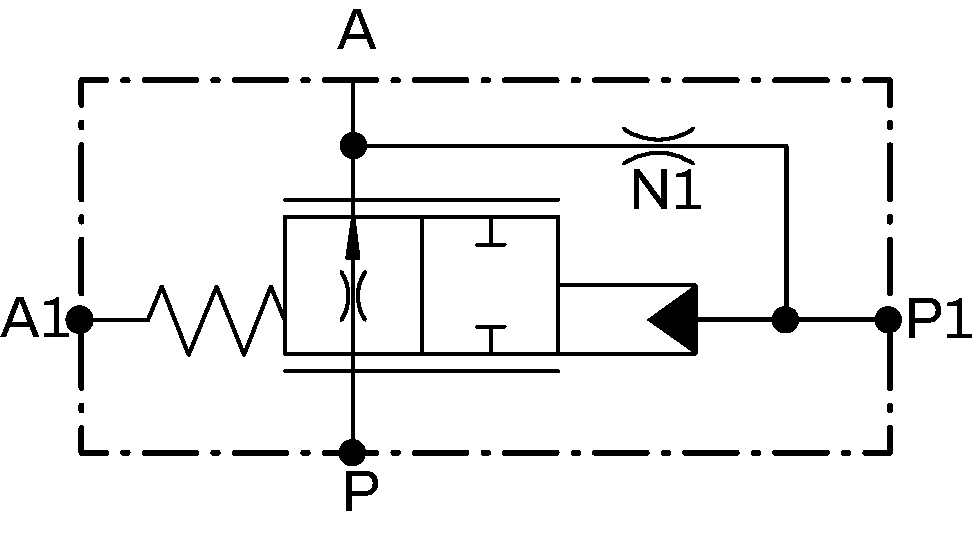

| Bauform | Ansicht | Empfohlene Verwendung | Symbol | empfohlener Volumenstrom | Arbeitsdruck der Feder | Schieber- durchmesser | Maßblatt | Cavity |
|---|---|---|---|---|---|---|---|---|

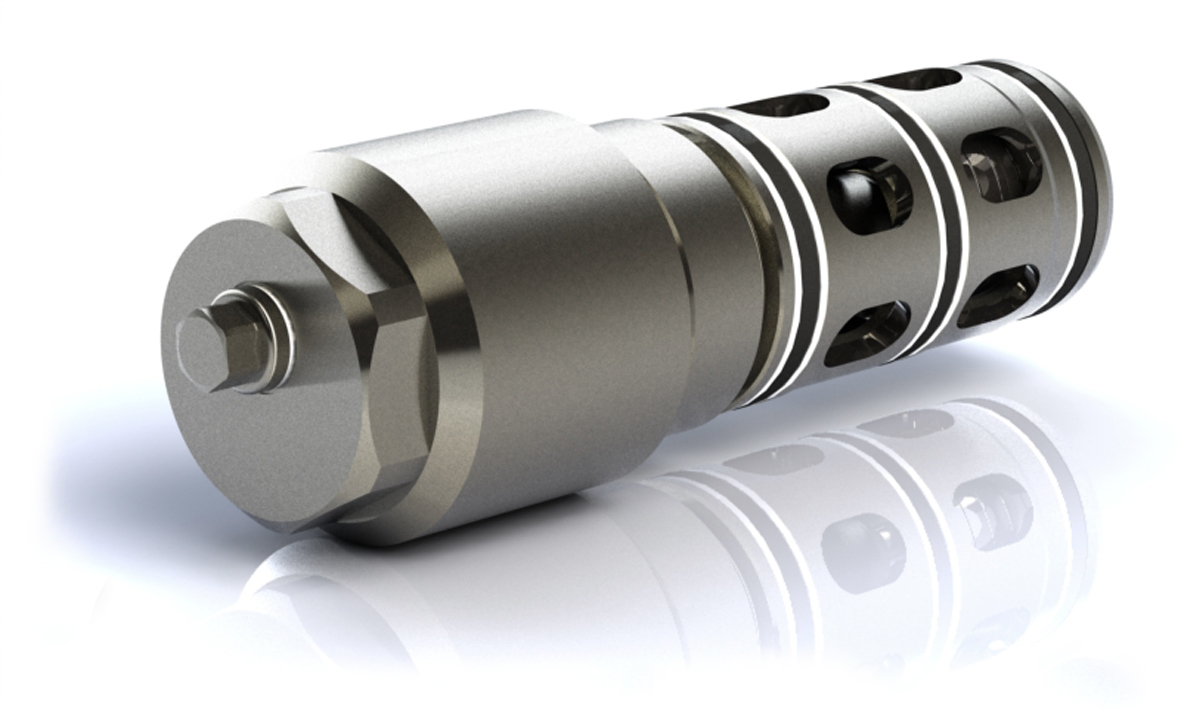

| FC1-CA |  | Zulaufdruckwaage |  | 400 l/min | 7 bar | 30 mm |  | |

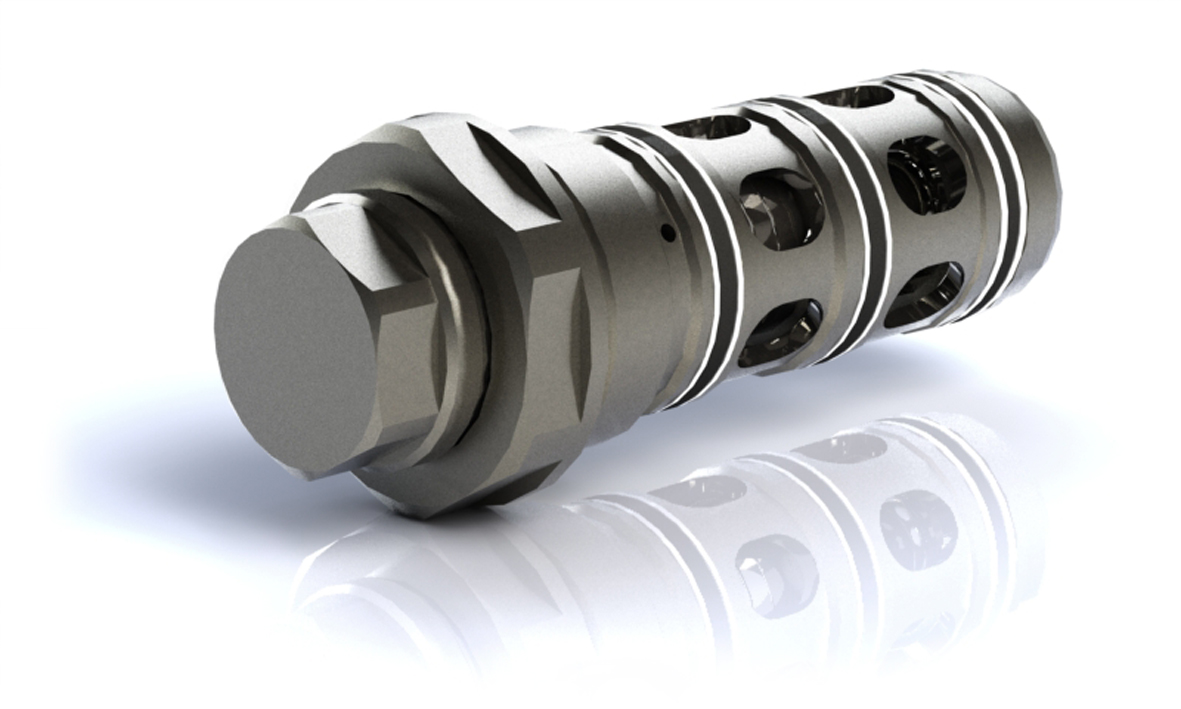

| FC1-CA |  | Bypassdruckwaage |  | 300 l/min | 7 bar | 25 mm | |
|

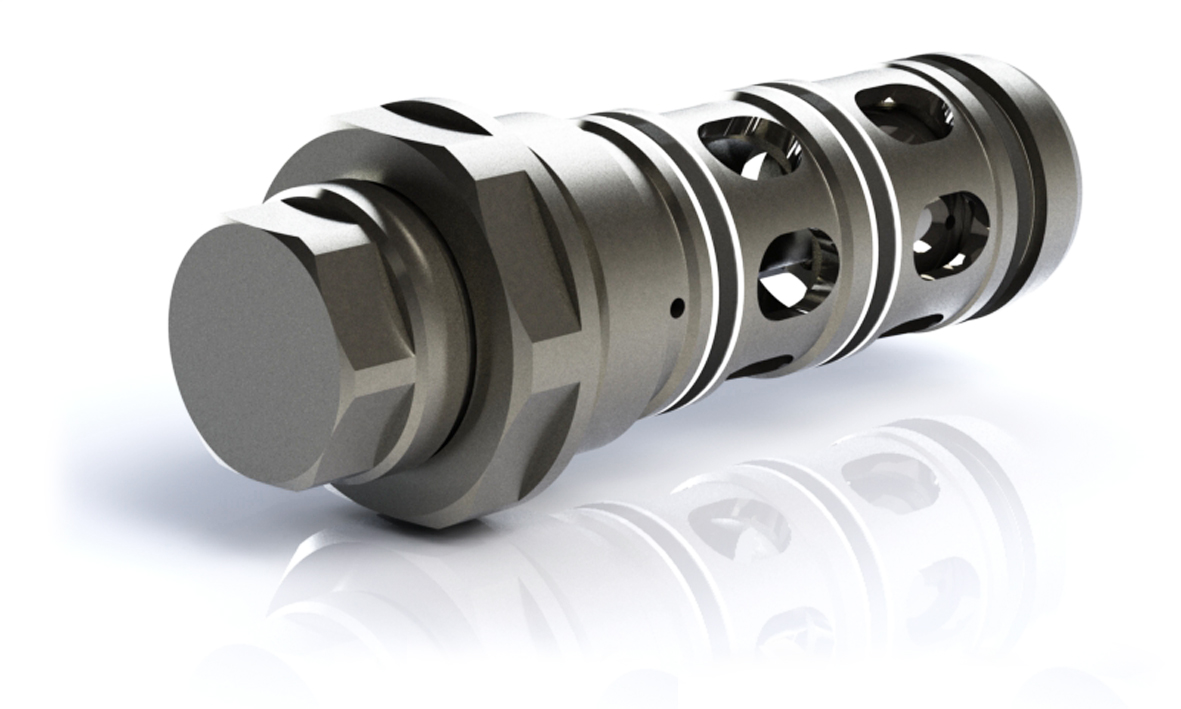

| FC1-CA |  | Zulaufdruckwaage |  | 300 l/min | 9 bar | 25 mm | |
|

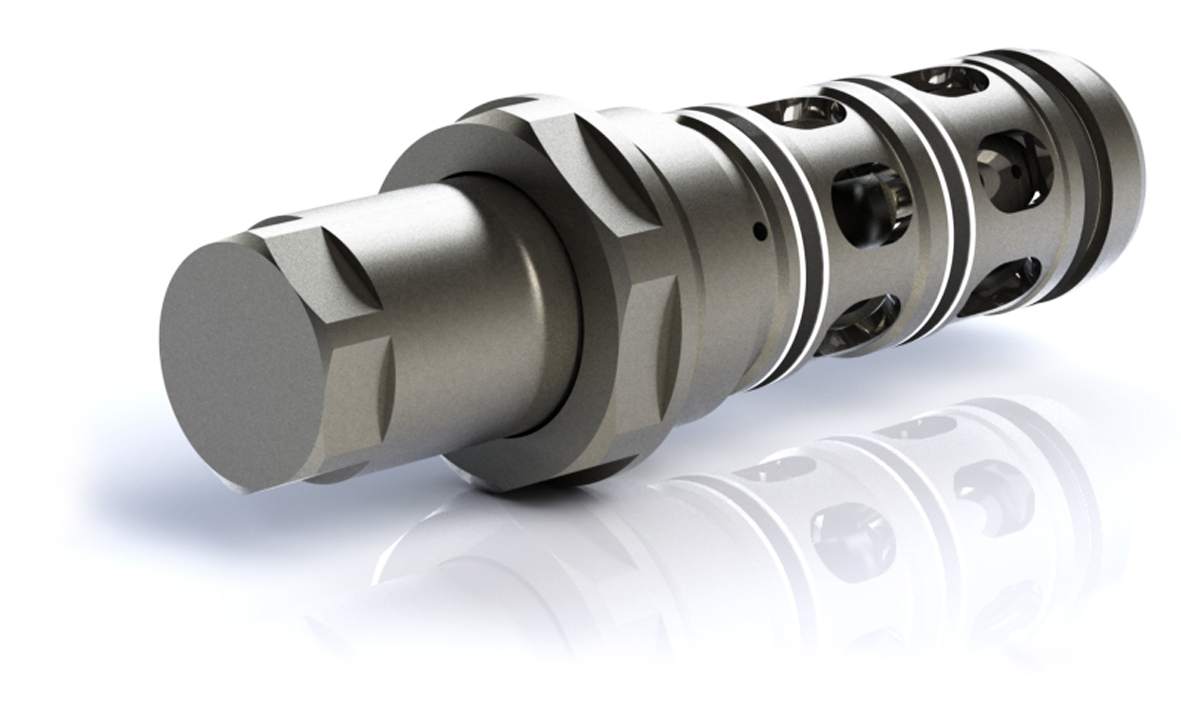

| FC1-CA |  | Zulaufdruckwaage |  | 400 l/min | 13 bar | 25 mm | |
|

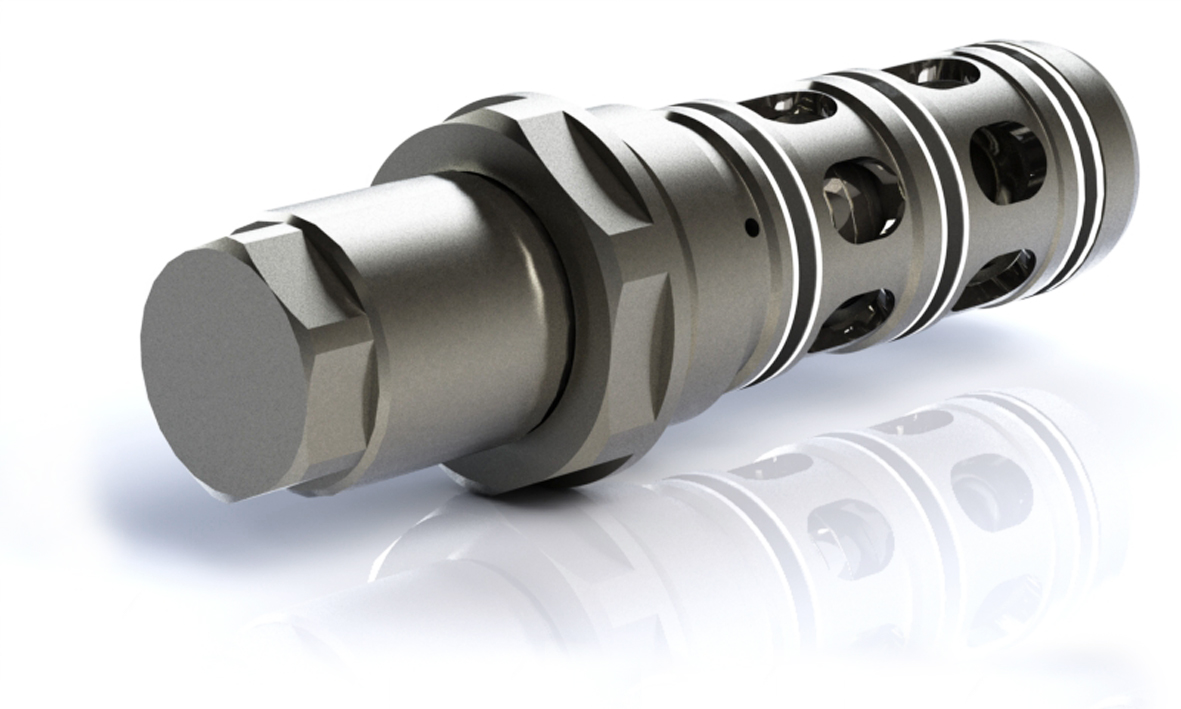

| FC1-CA |  | Wegeventilfunktion |  | 400 l/min | 4-18 bar | 25 mm | |
|

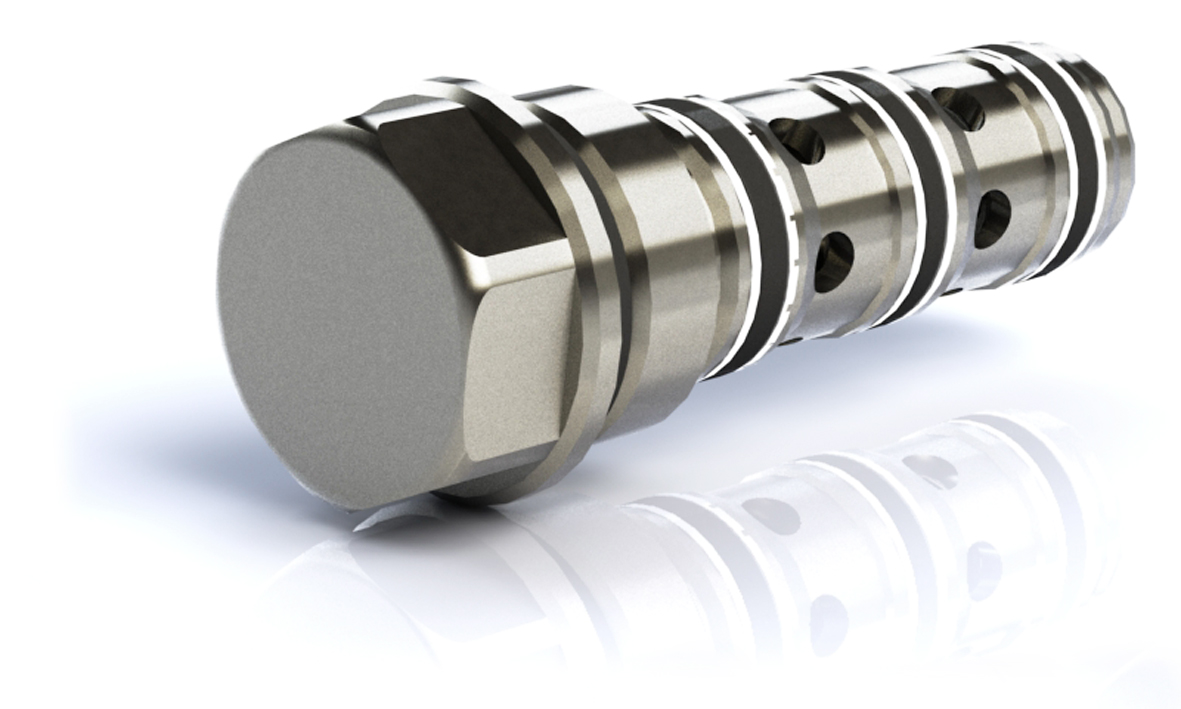

| FC1-CA |  | Druckwaage Bypass in neutral leicht geöffnet |  | 70 l/min | 7 bar | 12 mm | |
|

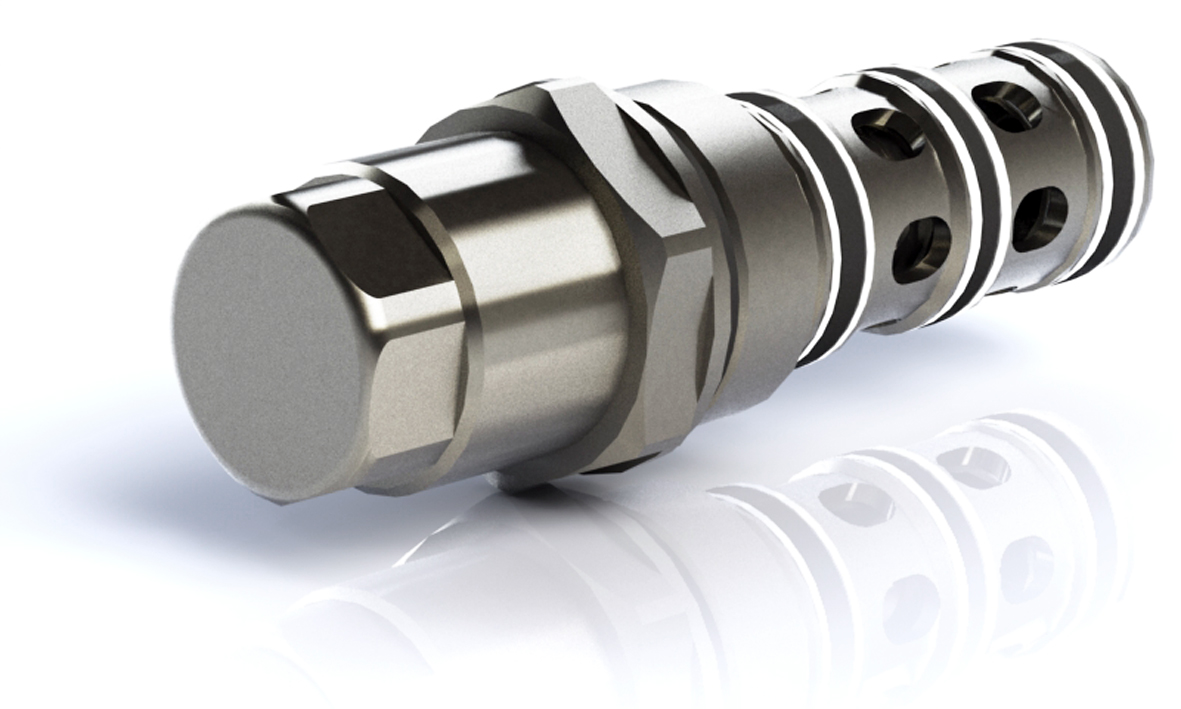

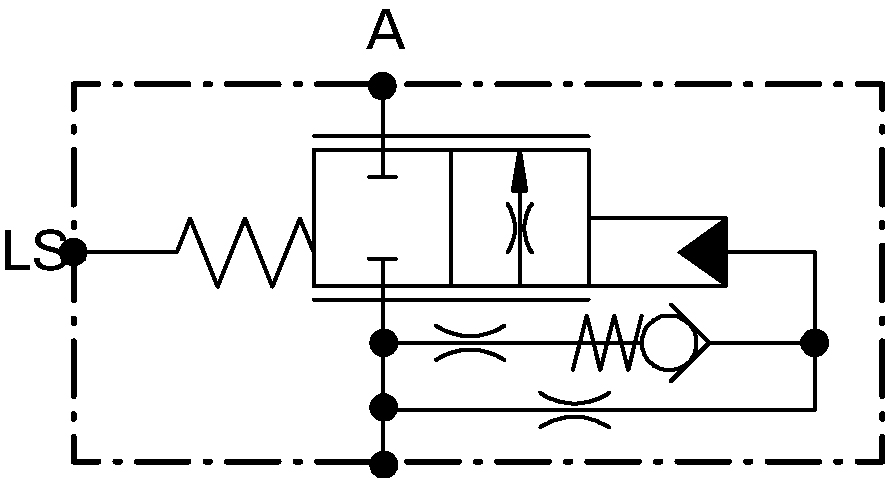

| FC1-CA |  | Druckwaage Bypass plus Dämpfung |  | 80 l/min | 16 bar | 15 mm | |
|

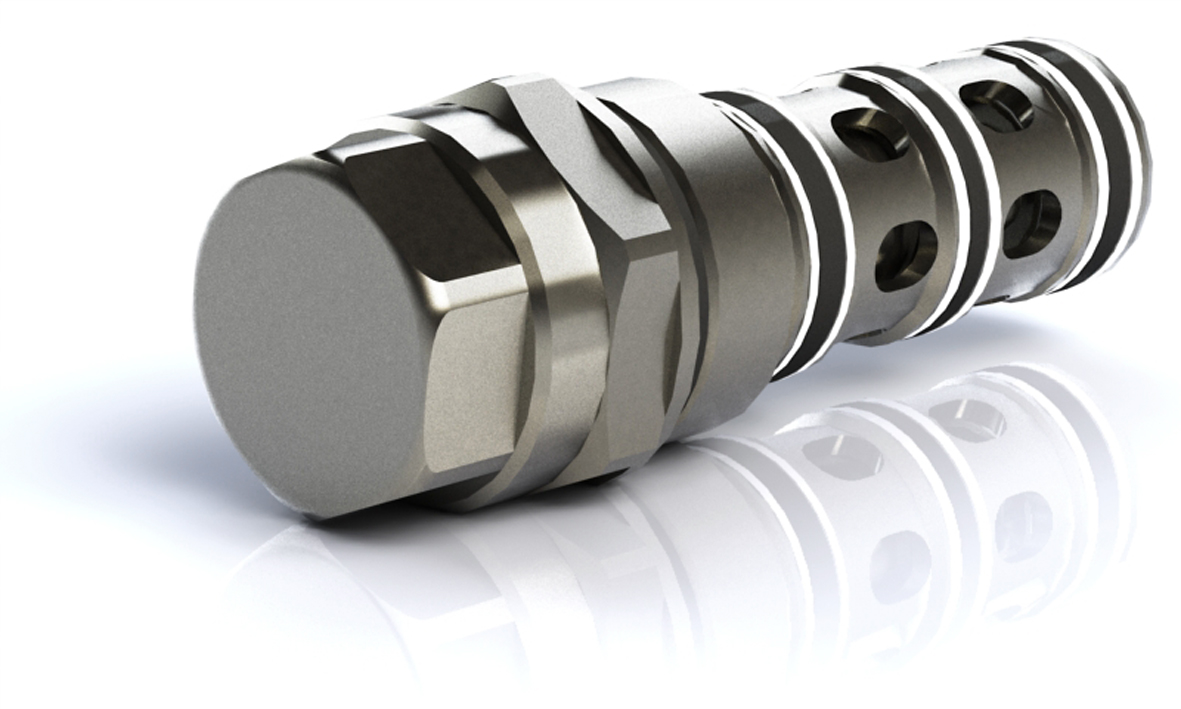

| FC1-CA |  | Wegeventil (Öffner) |  | 48 l/min | 4-23 bar | 15 mm | |
|

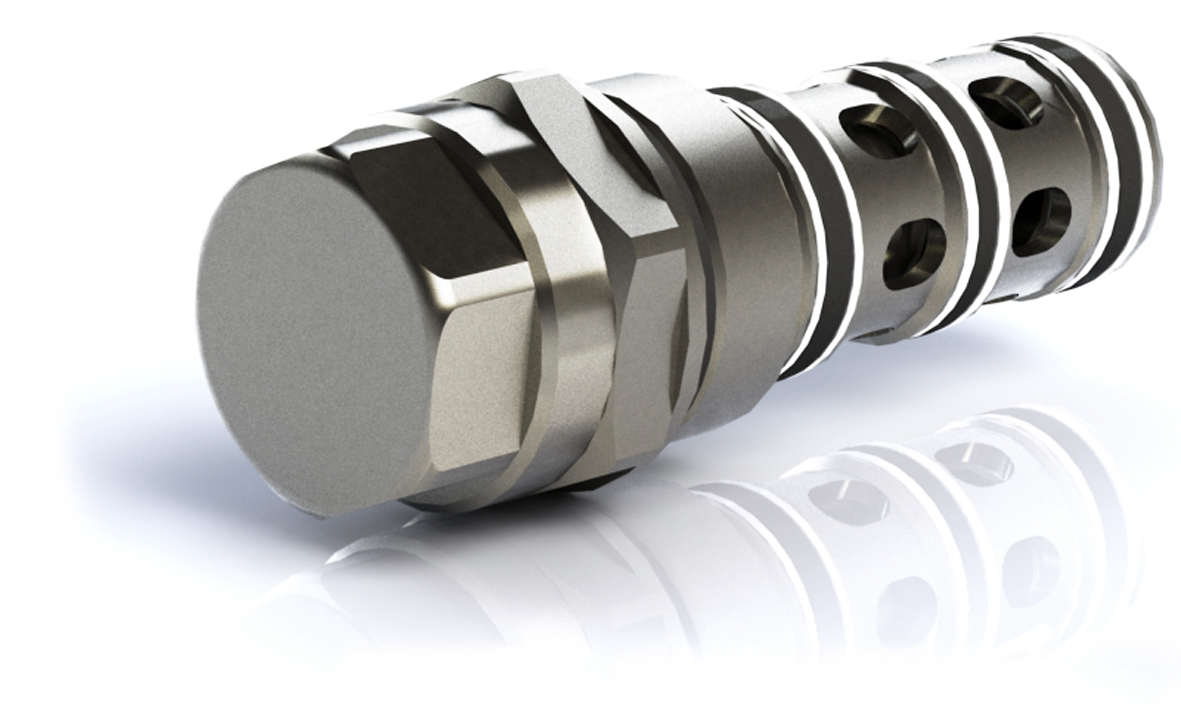

| FC1-CA |  | Wegeventil (Öffner) |  | 70 l/min | 4-23 bar | 15 mm | |
|

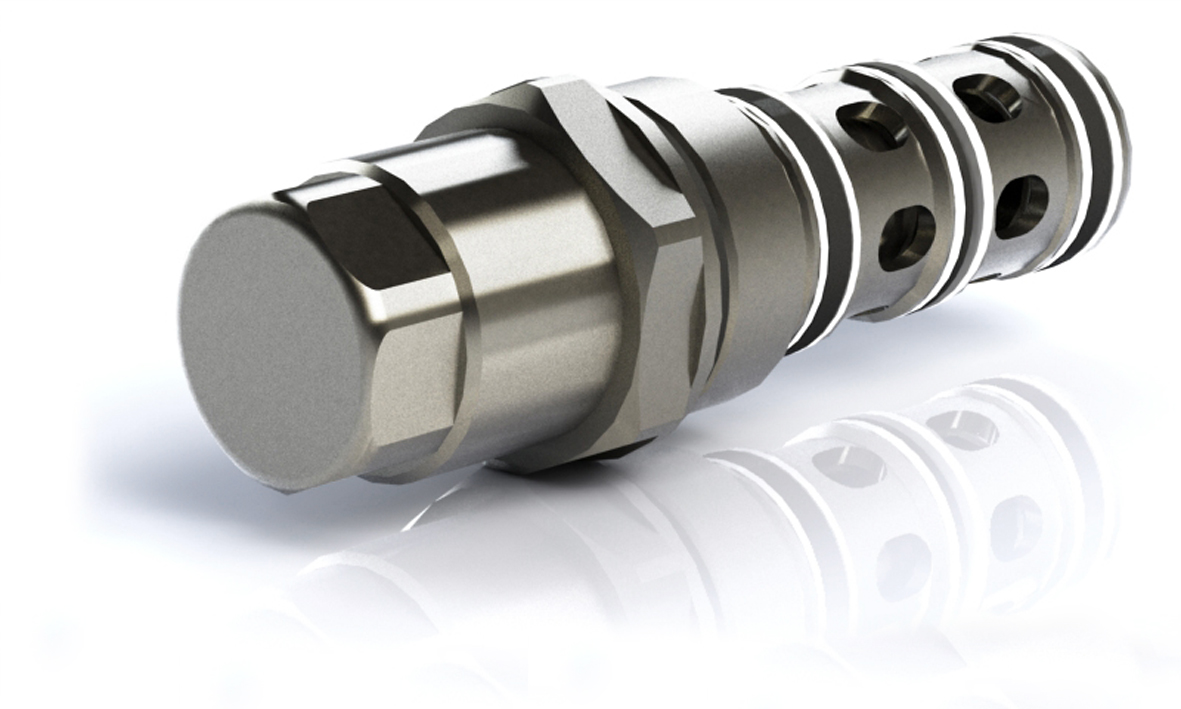

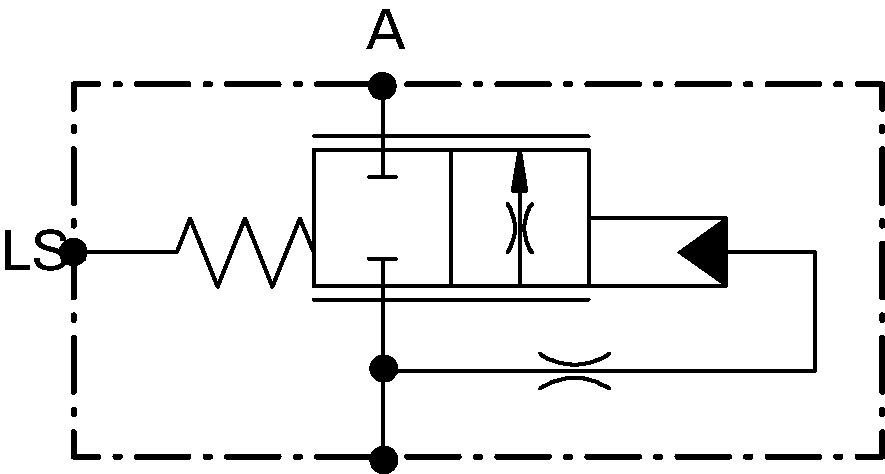

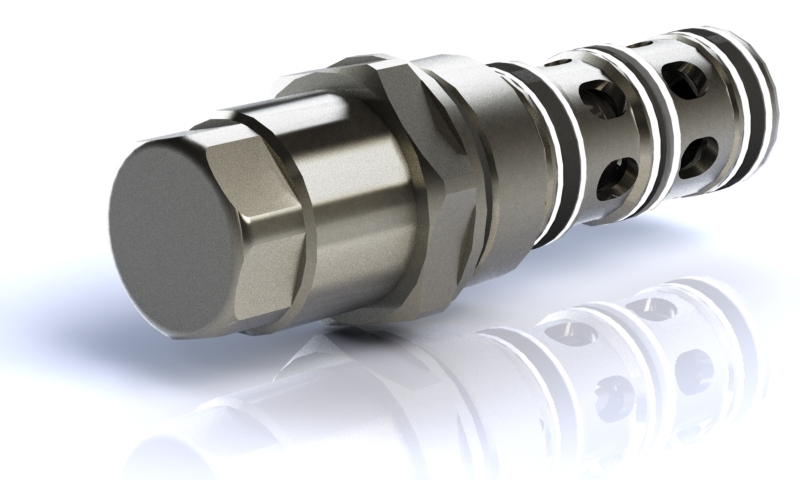

| FC1-CA |  | Druckwaage Bypass |  | 200 l/min | 16 bar | 15 mm | |
|
| FC1-CA |  | Druckwaage Bypass in neutral nicht kpl. geschlossen |  | 200 l/min | 16 bar | 15 mm | |
Anwendungen
- Druckabsicherung beliebiger Verbraucher
