SENKBREMSVENTILE TYP VAL - Serie 31

Produktbeschreibung

Ventile vom Typ VAL verhindern das Voreilen von Zylindern oder Motoren aufgrund äußerer Lasten. Sie sperren den Anschluss, auf den der Lastdruck wirkt, leckölfrei ab. Erst wenn durch den Zulaufdruck zur Gegenseite des Zylinders oder Motors eine Bewegung eingeleitet werden soll, wird das Ventil durch diesen als Vorsteuersignal wirkenden Druck geöffnet und die Last kontrolliert gesenkt. Neben der Lasthalte- und Senkfunktion beinhalten die Ventile eine verlustarme Zulaufrückschlagventilfunktion und eine Druckbegrenzungsventilfunktion. Der Öffnungspunkt des Senkbremsventils ist dabei abhängig vom eingestellten Öffnungspunkt des Druckbegrenzungsventils.

Merkmale

  • leckölfrei Halten
  • kontrolliertes Senken der Last
  • minimale Strömungsverluste

Technische Daten

BauformAnschlussgrößemaximaler BetriebsdruckVolumenstromAusführungSchaltschemaDatenblatt

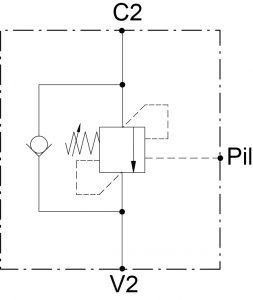

VAL-SNS31PG1/2"
G3/8"
350 bar90 l/minEinfachfunktion, Rohrleitungseinbau, extern pilotiert




Datenblatt

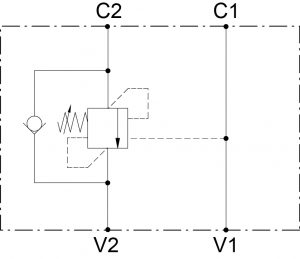

VAL-SNS31LG1/2"
G3/8"
350 bar90 l/minEinfachfunktion, Rohrleitungseinbau, intern pilotiert, RohrleitungsgewindeDatenblatt

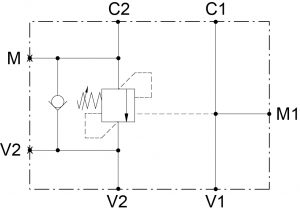

VAL-SNS312G1/2"
G3/8"
350 bar90 l/minEinfachfunktion, beide Verbraucheranschlüsse flanschbar (C1+C2), intern pilotiertDatenblatt

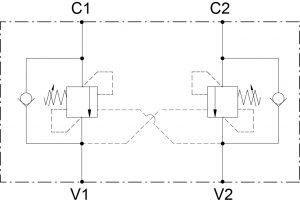

VAL-SND-31LG1/2"
G3/8"
350 bar90 l/minDoppelfunktion, Rohrleitungseinbau, intern pilotiert, RohrleitungsgewindeDatenblatt
VAL-SND-312G1/2"
G3/8"
350 bar90 l/minDoppelfunktion, beide Verbraucheranschlüsse flanschbar (C1+C2), intern pilotiert, Datenblatt
