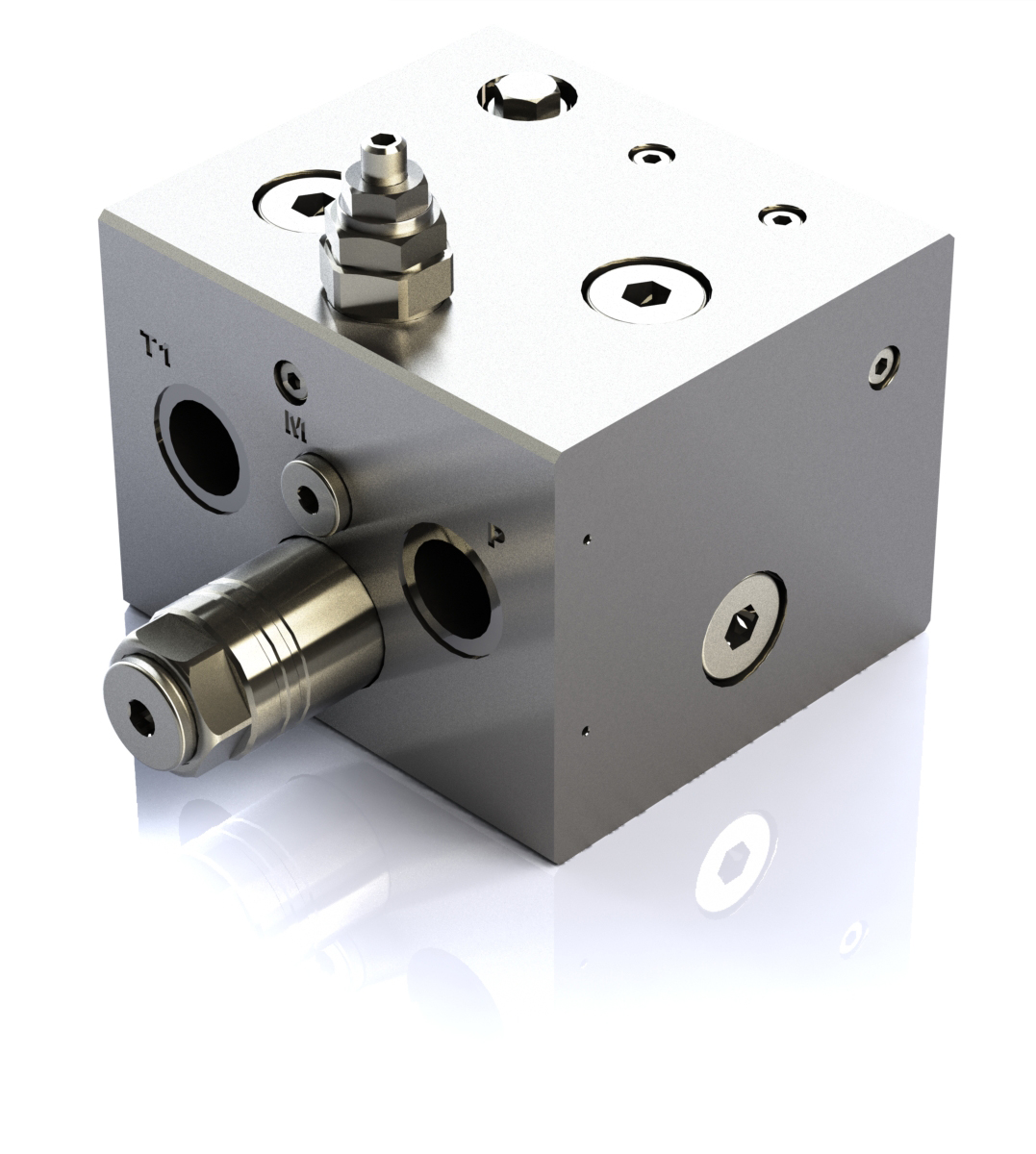

Stromregelventil FC1-1M

Produktbeschreibung

Stromregelventile dieser Produktgruppe werden eingesetzt, um einfach wirkende Zusatzverbraucher, wie Hydraulikmotoren, Hydraulikhämmer usw. mit einem geregelten Volumenstrom zu versorgen. Dieser Volumenstrom wird durch das Stromventil von einem Hauptvolumenstrom abgeteilt. Das Stromregelventil der Bauform 1M wird als 3-Wege-Stromregler für Volumenströme bis zu 140 l/min eingesetzt und ermöglicht den Betrieb von einfach wirkenden Zusatzverbrauchern. Der Zusatzverbraucher kann gleichzeitig zu den normalen Maschinenfunktionen betrieben werden. Der Volumenstrom und Druck zum Zusatzverbraucher ist unabhängig vom Druck und dem Volumenstrom der Hauptverbraucher in der Maschine.

Merkmale

  • hohe Teilungsgenauigkeit des Volumenstroms
  • volumenstromunabhäbgige Druckabsicherung des Verbrauchers nach dem Prinzip der Druckabschneidung
  • geringer Druckverlust im freien Durchfluss

Technische Daten

BauformAnschlussgrößeMaximaler Betriebsdruckmax. Volumenstrom
FC1-1MG3/4"420 bar140 l/min
