Bagger

1

Rohrbruch absichern-Auslegerzylinder

2



Rohrbruch absichern Stielzylinder

3
Steuerventil für Drehwerk

4
Wippwerk absichern

5
Wippwerk absichern

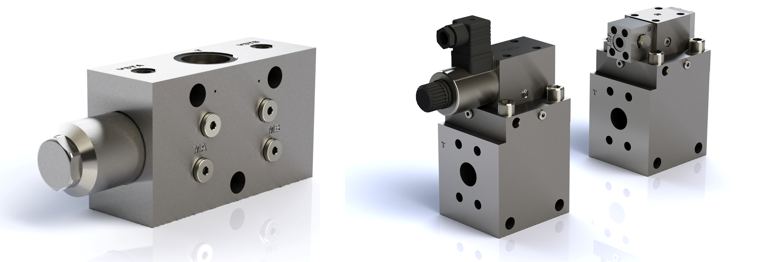

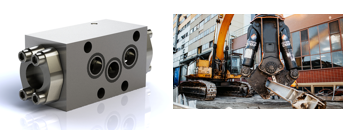

Rohrbruchsicherungen verhindern im Falle eines Rohr- oder Schlauchbruches eine unkontrollierte Zylinderbewegung. In einigen Ländern sind Rohrbruchsicherungen gesetzlich vorgeschrieben, wenn mit einer Baumaschine Last- oder Hebearbeiten durchgeführt werden. Sie dienen dazu, einen Ausleger exakt und stabil zu positionieren und ermöglichen einen gleichförmigen Bewegungsablauf. Rohrbruchsicherungen können Leckagen an Schiebern in Hauptsteuerungen älterer Baumaschinen kompensieren. WESSEL-Rohrbruchsicherungen zeichnen sich durch sehr gute Feinfühligkeit und ein sehr direktes Übertragungsverhalten der Joystickbewegung aus. Sie sind außerdem stets leckölfrei. Die Rohrbruchsicherung in der Standardausführung kann für die meisten Standardanwendungen eingesetzt werden.
Mehr Informationen
Senkbremsventil für Winden Rohrbruchsicherungen verhindern im Falle eines Rohr- oder Schlauchbruches eine unkontrollierte Zylinderbewegung. In einigen Ländern sind Rohrbruchsicherungen gesetzlich vorgeschrieben, wenn mit einer Baumaschine Last- oder Hebearbeiten durchgeführt werden. Sie dienen dazu, einen Ausleger exakt und stabil zu positionieren und ermöglichen einen gleichförmigen Bewegungsablauf. Rohrbruchsicherungen können Leckagen an Schiebern in Hauptsteuerungen älterer Baumaschinen kompensieren. WESSEL-Rohrbruchsicherungen zeichnen sich durch sehr gute Feinfühligkeit und ein sehr direktes Übertragungsverhalten der Joystickbewegung aus. Sie sind außerdem stets leckölfrei. Die Rohrbruchsicherung in der Standardausführung kann für die meisten Standardanwendungen eingesetzt werden. Mehr Informationen

Das Ansteuern des Drehwerkes eines Mobilkranes oder eines ähnlichen Gerätes mit langem Ausleger stellt aufgrund der hohen Drehmomente bei gleichzeitig hoher Massenträgheit und eventueller Empfindlichkeit bzgl. äuserer Kräfte (z.B. Wind) besondere Anforderungen an die Ventiltechnik. Um für alle Betriebsbedingungen eine optimale Lösung bieten zu können, empfiehlt sich die Anwendung eines Ventiles mit getrennten Steuerkanten für den Zu- und Ablauf beider Drehwerksmotorseiten. Das Ventil  ist für eine LS-gesteuerte Pumpe konzipiert, der Eingangsvolumenstrom wird über den Zulaufschieber zum Motor und von dort über den Ablaufschieber zum Tank geleitet. Dabei handelt es sich jeweils um vorgesteuerte Ventile, deren Ansteuerung erst nach Freigabe über ein Schaltventil möglich ist. Die Verbraucherseiten verfügen jeweils über Druck-Nachsaugventile, so dass weder eine Überlastung noch Kavitation möglich sind. Zulauf- und Ablaufschieber sind mit Ihrer Kennlinie aufeinander abgestimmt. Da sie getrennt ansteuerbar sind, lassen sich für jede Betriebssituation optimale Strategien abbilden. Dazu gehören das frei Positionieren über einer Last, das Einspannen des Auslegers oder das langsame Abbremsen mit einer definierten Charakterristik. Die Freigabe der mechanischen Bremse kann ebenfalls über das Ventil erfolgen. Mit diesem Ventil sind Volumenströme bis 120 l/min steuerbar.

Mehr Informationen

Beim Absenken des Auslegers erhöht sich der auf die Rorhbruchsicherung wirkende Lastdruck. Die höhere Druckdifferenz führt bei Standard Rohrbruchsicherungen zu einem Anstieg der Senkgeschwindigkeit.  Beim Typ 3E wird die Lastdruckzunahme erkannt und die Absenkgeschwindigkeit bei hohen Lasten automatisch gesenkt. Diese Rohrbruchsicherung kann hydraulisch proportional oder elektrisch-proportional angesteuert werden. Mehr Informationen
Für das Teleskopieren eines Mobilkranes ist es einerseits wichtig, sehr genau positionieren zu können, andererseits müssen hohe Verfahrgeschwindigkeiten bei geringen Druckverlust realisiert werden können. Wessel-Hydraulik bietet hierfür spezielle Schieberabstimmungen der Baureihen LHB-4N und -4K. Mehr Informationen
Für das Teleskopieren eines Mobilkranes ist es einerseits wichtig, sehr genau positionieren zu können, andererseits müssen hohe Verfahrgeschwindigkeiten bei geringen Druckverlust realisiert werden können. Wessel-Hydraulik bietet hierfür spezielle Schieberabstimmungen der Baureihen LHB-4N und -4K. Mehr Informationen

WESSEL-HYDRAULIK – Ihr kompetenter Partner

Unsere Ventile werden individuell mit unseren Kunden entwickelt und angepasst, um optimale Ergebnisse zu erzielen. Aufgrund unserer langjährigen Erfahrungen gelingt es uns, die optimale Lösung für Ihre Maschine zu entwickeln.  Durch die konsequente Weiterentwicklung unserer Produkte, die ständige Modernisierung unserer Fertigungsanlagen und das gewachsene Know-how unserer Mitarbeiter garantieren u. a. einen sehr hohen Qualitätsstandard und somit den Erfolg unseres Unternehmens. Durch unserer sehr hohen Fertigungstiefe sind wir zudem sehr flexibel und garantieren Ihnen optimale Lieferzeiten.

Gerne unterstützen wir Sie bei der Auswahl der Ventile – nehmen Sie Kontakt zu uns auf.
